Git 底层原理：传输协议分析（一）
目前主流的代码托管平台都支持 https 和 ssh 的方式来下载和推送代码，这个主要得力于 Git 有一套自定义的传输协议来保证可靠的传输，
本文通过分析 git 的 http 协议开始，由浅入深循序渐进的展开 Git 传输协议的分析。
git https 传输协议分析
Wireshark 是一个抓包工具，有非常强大的过滤和分析功能，用该工具分析 git 协议流非常方便。
不借助 Wireshark ，设置
GIT_TRACE_CURL环境变量也能够查看到 Git 的传输协议过程，具体看 GIT_TRACE_CURL 或《 Git 底层原理：传输协议分析（二）》。
准备工作
本文使用阿里云的代码托管平台 Codeup 来分析传输协议。当然，你也可以使用 Github 或者 Gitee 。
github 使用更高效的 http/2 协议。 http/2 协议因为数据帧是二进制格式，对于分析 https 交互并不直观，所以本文使用基于 http/1.1 协议的 Codeup 作为示例。
1. 查看服务器 ip 地址
1 | $ host codeup.aliyun.com |
获取到 codeup.aliyun.com 服务器 ip 地址为 118.31.165.50 。
2. 设置 SSLKEYLOGFILE 环境变量
通过设置 SSLKEYLOGFILE环境变量，可以保存 TLS 的会话钥匙（ Session Key ），wireshark 再读取 Session Key 然后实时解析 https 数据流，具体可以参考这篇文章：Walkthrough: Decrypt SSL/TLS traffic (HTTPS and HTTP/2) in Wireshark。
如下设置：
1 | # 该命令只在当前终端生效。 |
3. 设置 Wireshark

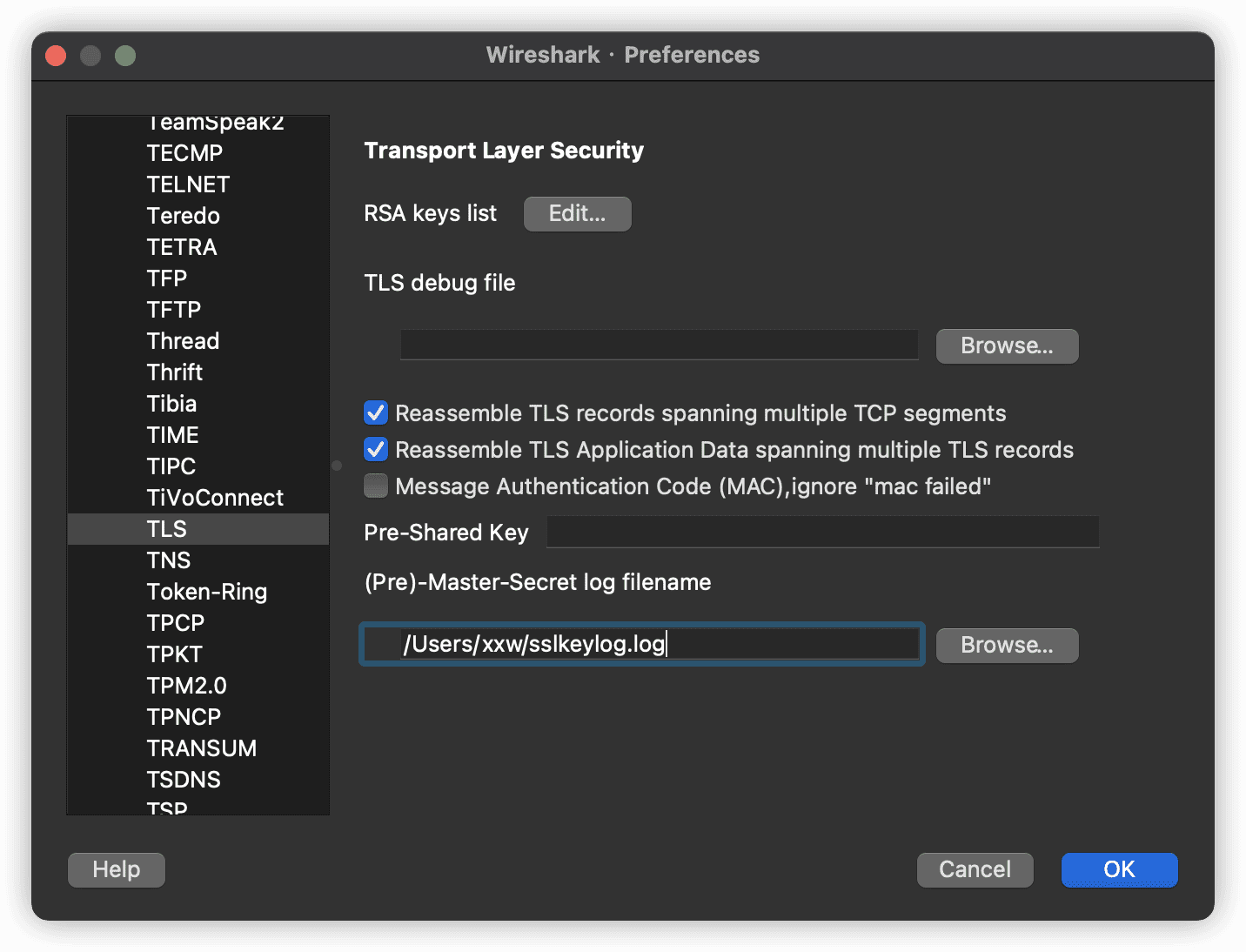

首先让 Wireshark 读取 sslkeylog.log，打开 Wireshark，点击 菜单 >Performances，在对话框中选择 Protocol > TLS，设置 (Pre)-Master-Secret log filename 为你的 SSLKEYLOGFILE 文件路径：
启动 Wireshark 监听网卡，设置过滤规则为 tls && http && ip.addr == 118.31.165.50 ，其中 118.31.165.50就是获取到的服务器 ip 地址。
git clone
做完上面的准备工作后，就可以开始抓包分析了。运行 git clone 命令：
1 | # 确保设置了 SSLKEYLOGFILE 环境变量 |
Wireshark 抓包得到如下数据包：
一开始有个
Unautherized的过程，这个是 git 在尝试匿名访问。
点击 菜单 > Analyze > Follow > HTTP Stream 可以更直观的查看数据交互流，这些数据是 HTTP 内容（不包括TLS）：
接下来一步一步分析一下 git clone 的交互过程。
第一次交互：引用发现
第一次交互主要起到 握手 + 获取仓库引用信息 的作用。服务端认证用户信息，并告诉客户端对应仓库的所有引用信息，以及相关的功能信息。
1 | 首先客户端发起请求（在`Authorization`字段附上了用户名密码） |
客户端 发起的 GET 请求，URL 为 $GIT_URL/info/refs?service=git-upload-pack。
服务端 返回的信息按照 pkt-line 格式编排，信息主要是远程仓库的引用信息。pkt-line 格式定义每一行的前四个字节代表这一行的十六进制编码的长度，同时也定义前四个字节 0000 为一点消息的结束。详细说明见文末的 pkt-line 格式。
这次交互里面，根据 0000 出现的位置，可以知道服务端返回的信息里面包含了2部分，第一部分是固定字段，表示这次回复的服务类型是 git-upload-pack。
第二部分的第一行内容信息比较多：
1 | 01163ab7c8d1c1e2ce5f5e16a17c41f6665686980d12 HEAD\0multi_ack thin-pack side-band side-band-64k ofs-delta shallow deepen-since deepen-not deepen-relative no-progress include-tag multi_ack_detailed no-done symref=HEAD:refs/heads/master object-format=sha1 agent=git/2.28.0.agit.6.0 |
这段信息主要描述 HEAD 指针信息，以及功能列表（ capability declarations ）信息，比如 symref=HEAD:refs/heads/master 表示默认分支为 master ，object-format=sha1 表示对象使用 sha1 校验对象，agent=git/2.28.0.agit.6.0 服务器 git 版本信息。
第二部分第二行开始的信息则是 info/refs 文件内容。info/refs 文件描述了仓库里面的引用信息，包括分支、 tag ，以及一些自定义引用等。
- 值得一提的是，本示例中服务器回复的
info/refs文件内容里，除了refs/heads/*和refs/tags/*，还存在refs/keep-around/*和refs/merge-requests/*等引用，这些是 Codeup 平台特有的引用。- 你可以使用
`git --exec-path`/git-update-server-info命令来生成info/refs文件。
实际上这一段的数据流及格式官方文档里面有详细的说明： http-protocol.txt，也可以参考本文末的 引用数据流。
第二次交互：请求数据
第二次交互里，客户端把想要的数据告诉给服务端，服务端然后把 pack 包推送给客户端。
1 | 客户端发送数据到服务器 |
通过第一次交互里，客户端 拿到了远程仓库的引用列表，然后在第二次交互里把想要的 commit-id （及其提交链）发送给服务端。
客户端发起的是 POST 请求，URL 为 $GIT_URL/git-upload-pack ，POST 内容为想要（ "want" ）的 commit-id 和已有（ "have" ）的 commit-id，其实就是 branch 和 tag 对应的 commit-id 。数据格式跟上面的服务端回复的引用列表格式类似，具体见 git-upload-pack 数据流格式。
服务端 会根据 "want" 和 "have" 的情况来决定回复最小可用的数据包给客户端，这也是智能（smart）协议的作用所在，相关的机制见 http-protocol.txt 。
服务端回复的是 HTTP 数据流格式（ HTTP stream ），其中包括了进度、pack 二进制数据等。第一行的 NAK 代表数据开始，后面的数据则使用了 side-band 格式（类似于 pkg-line 格式），来描述传输进度、数据包等。 side-band 格式前四个字节也是用于表示长度，第五个字节用于标志消息类型，0x01 代表是packfile 数据，0x02 代表是进度消息，0x03 代表是错误信息。
git fetch
用 Wireshark 抓包看看 git fetch 过程：
可以看到，交互过程和 git clone 是一样的，不同的是，客户端请求数据时，除了想要（ "want" ）的 commit-id ，还带上了已有（ "have" ）的 commit-id ，服务端回复数据时，也添加了 ACK 字段来告诉客户端我回复的是哪些数据。
1 | 客户端请求数据 |
git push
用 Wireshark 抓包看看 git push 过程：
第一次交互：引用发现
1 | 客户端发起引用发现请求 |
引用发现交互和 git clone 是类似的，不同的地方是服务类型为 git-receive-pack，请求的 URL 为 $GIT_URL/info/refs?service=git-receive-pack。
第二次交互：推送数据
1 | 客户端推送数据 |
第二次交互里，客户端发起的 POST 请求 URL 为：$GIT_URL/git-receive-pack ，其内容包括old commit-id 、 new commit-id 、当前分支、功能列表以及需要上传的 PACK 二进制内容。其中新旧 2 个 commit-id 有一个比较有意思的设定：
old commit-id如果是 40 个0，代表是创建新分支。new commid-id如果是 40 个0， 代表是删除分支。old commit-id和new commit-id都不为0，代表是更新分支。
相关说明可以参考 http-protocol.txt git-receive-pack 。
git ssh 传输协议分析

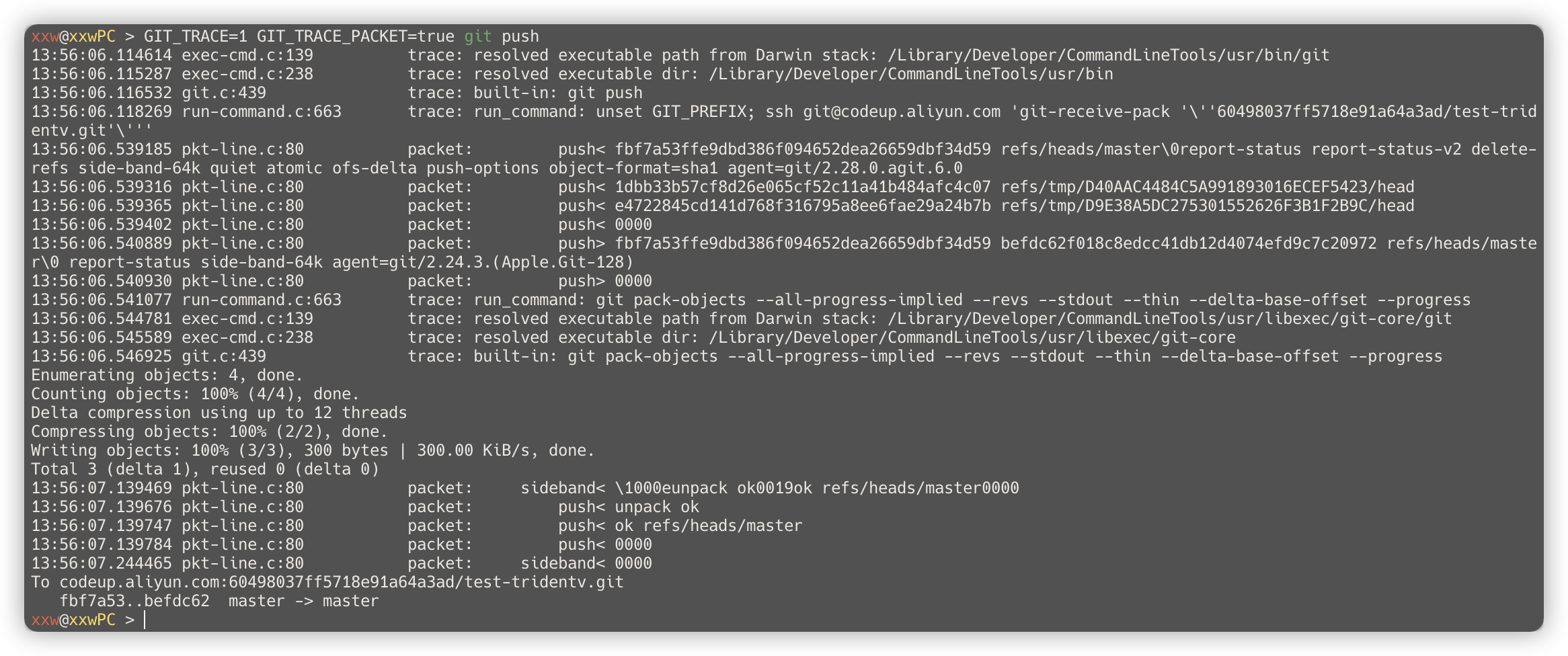

ssh 是建立在 TCP 上的，使用的非对称加密来握手和认证，ssh的会话key（对称密钥）也不能像文章上面一样通过 SSLKEYLOGFILE 环境变量来获取，所以很难使用 Wireshark 进行抓包分析。不过 git 提供了环境变量 GIT_TRACE_PACKET 来显示传输的过程和数据：
图中也指定了 GIT_TRACE=1 ，这个可以用来显示远程执行的命令。
可以看到，ssh 只是一个通道，ssh 交互的 git 协议和流程跟 http 基本上是一样的。
总结
相对于 TCP 、 HTTP 、 Protobuf 等通用协议，Git 传输协议定义的比较随意，且扩展性和通用性比较差。不过仔细想想也没有问题，只要能保证正常传输 Git 数据包那就已经达到目的了。

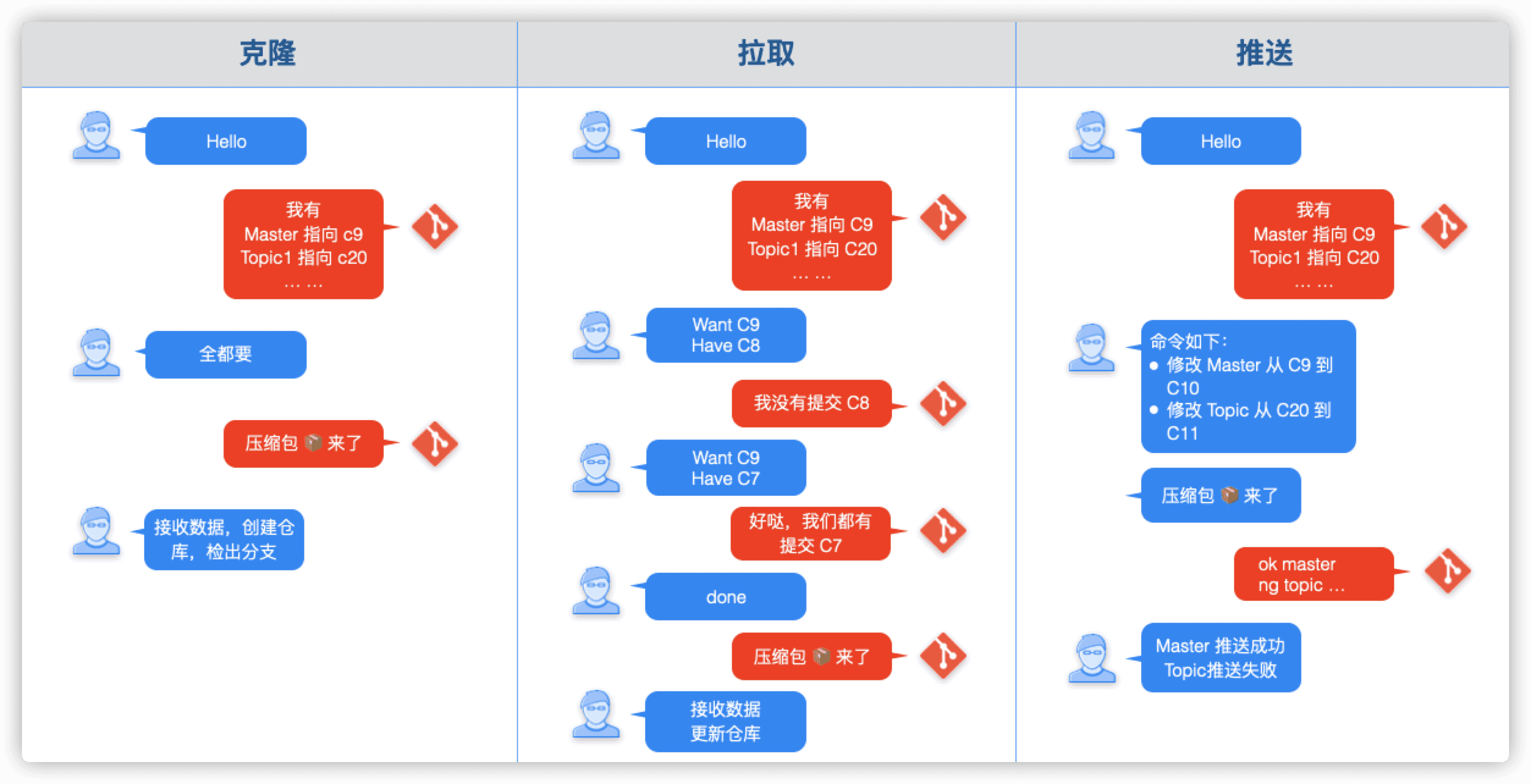

上面讲了一堆的细节，实际上 Git 传输协议可以更简单的表述（ @jiangxin ）：
